制作参考--虎式坦克502重装甲营1连

考证 桂小六 浏览 评论
转载

英利

首先感谢给第一篇501重装甲营1连极初期虎图片参考留言的朋友,确实自己没有仔细查看田宫35227板件,犯了一个错误,其实田宫35227里的排气管保护罩不但表现出了弯折的角度而且还有镂空,个人感觉比新出的麦田5001里附的还要精细,完全没有替换的必要。独乐乐不如众乐乐,把自己的发现与大家分享和交流是主要的目的,如果大家有更多的图片或者更多的资料,欢迎提供给小编,让我们一起把这个系列做的更完美一些。

最开始做第一篇的动力是,贴吧里的好心人提供了500张虎式坦克照片,相信很多模友都有下载,我在下载之后进行了一些归类整理,并加上了一些简短的文字描述,勉强称之为考证吧,第二篇其实来自于跟小编交流时,他给我的那些虎式坦克照片。如果有买过枫书坊 中文版《军事模型制作教范》VOL.2 的朋友,可能还会记得书中118页那篇502营极初期虎与三号坦克制作范例的文章,其中最吸引我的就是那辆混血的黑色2号老虎,没买那本书的朋友也不用专门去买,下面就跟大家分享并提供一些制作参考。

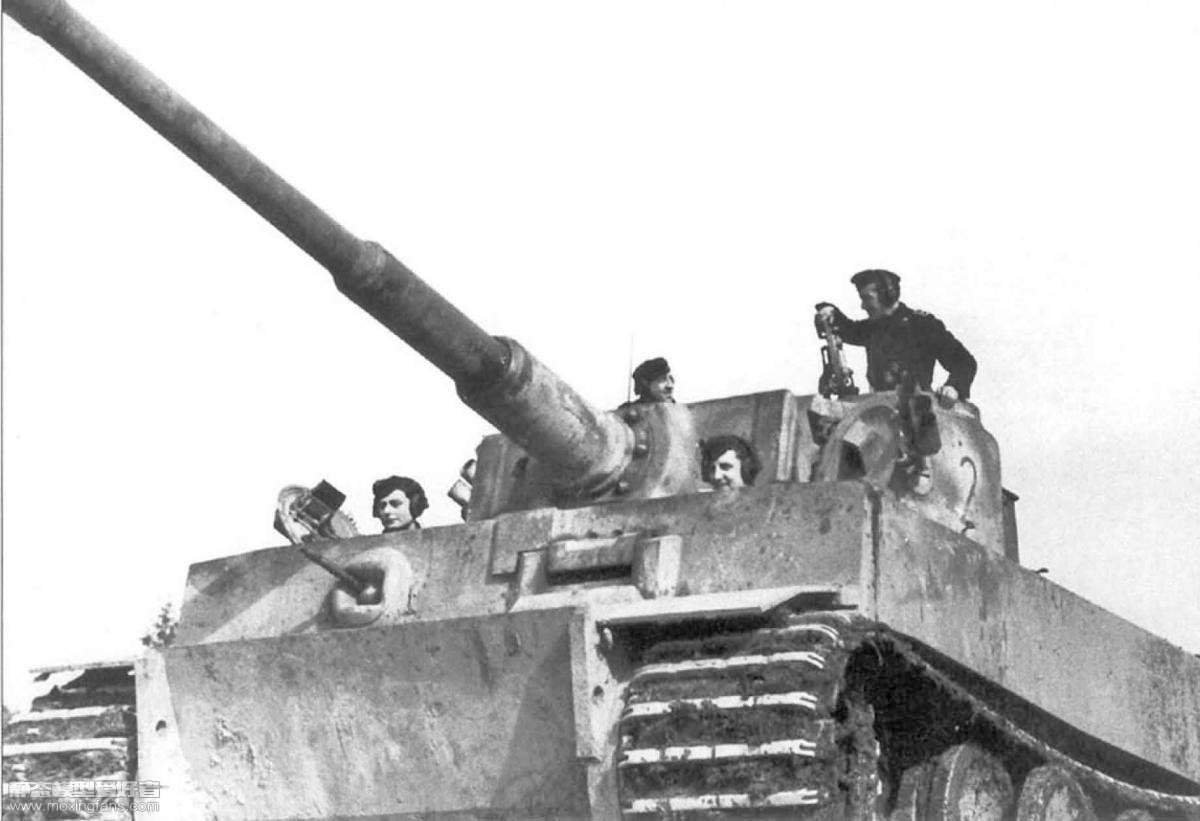

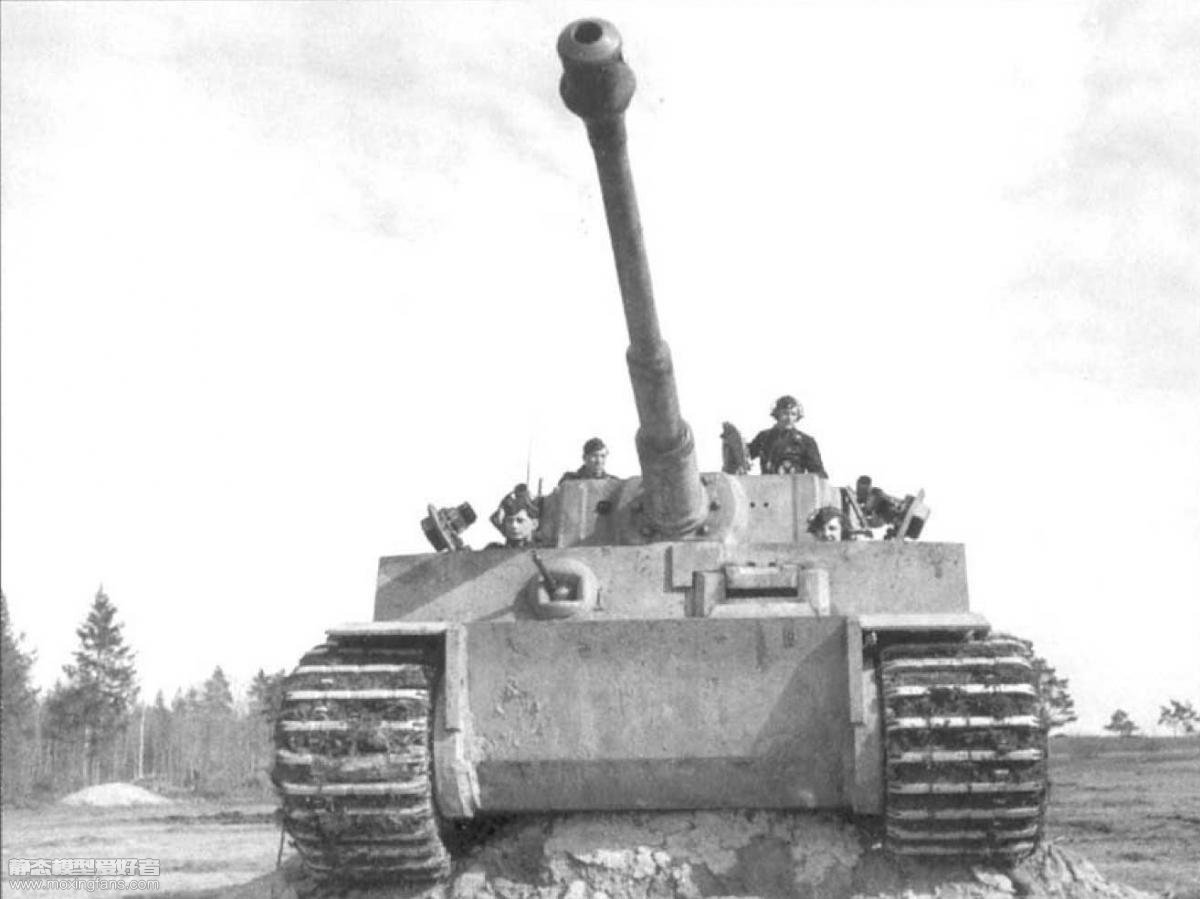

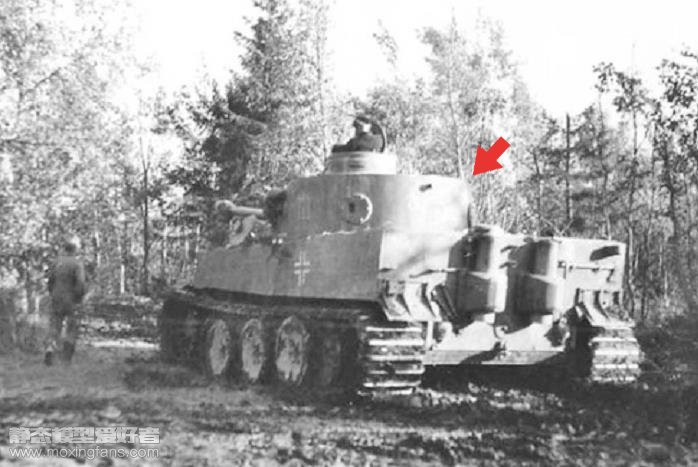

黑色2号老虎的身世复杂曲折,它的识别特征就是驾驶员观察窗上的那一块补丁,补丁的由来不用说大家都知道,是被击中过后所做的修补。这辆车最早是1连的111号极初期虎,下面两张照片中可以看到无线电呼叫号111时的变化,第一张还未安装炮塔储物箱,但是有在炮塔后部画上巨大的猛犸象部队徽章,因为这张照片清晰度的问题看不清,但是可以肯定确实是有。第二张是安装了三号坦克储物箱的状态,可以隐约看见驾驶员观察窗上那个补丁了,注意排气管是有延长套筒的。


在部队接收了新的初期虎扩充实力,并且与毛子恶战之后,倒霉的111号极初期虎失去了炮塔,另一辆倒霉的初期虎只有炮塔还能继续使用,于是维修部队将这两辆倒霉的坦克合二为一。

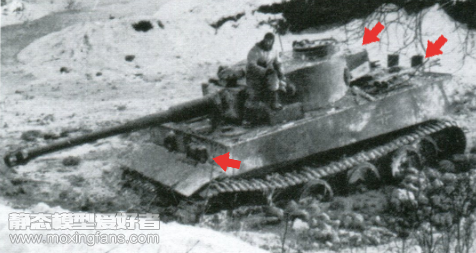

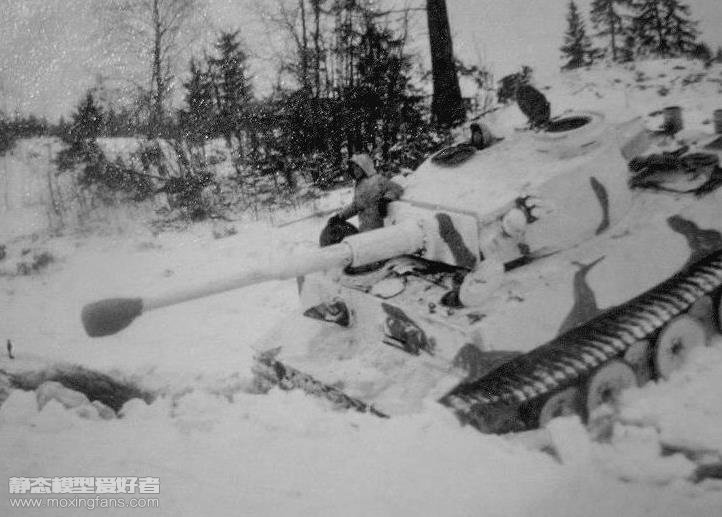

此时1连只剩5辆虎式坦克了,由于是冬季,车辆已经使用了白色伪装色,于是连里不再细分各排,只用黑色写上单个数字的无线电呼叫号,111号车变成了黑色2号车。关于黑色2号车的履带,照片上可以看到全部糊满了泥,根本无法判断到底是不是镜像履带,小鬼子的制作范例上用的是初期虎的标准履带并且指出有照片可以参考,然而书中并没有刊登出那张照片,黑色2号车到底是什么时间点把镜像履带更换为标准履带无从考证,注意此组最后一张侧面的照片,炮塔储物箱没有漆上白色伪装色。

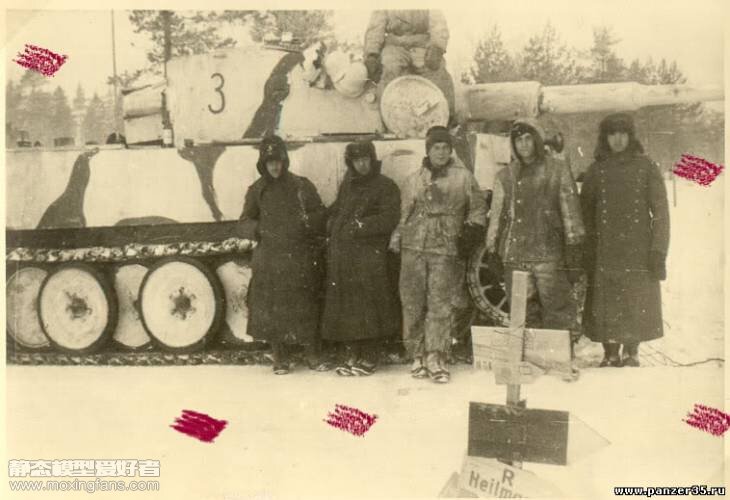

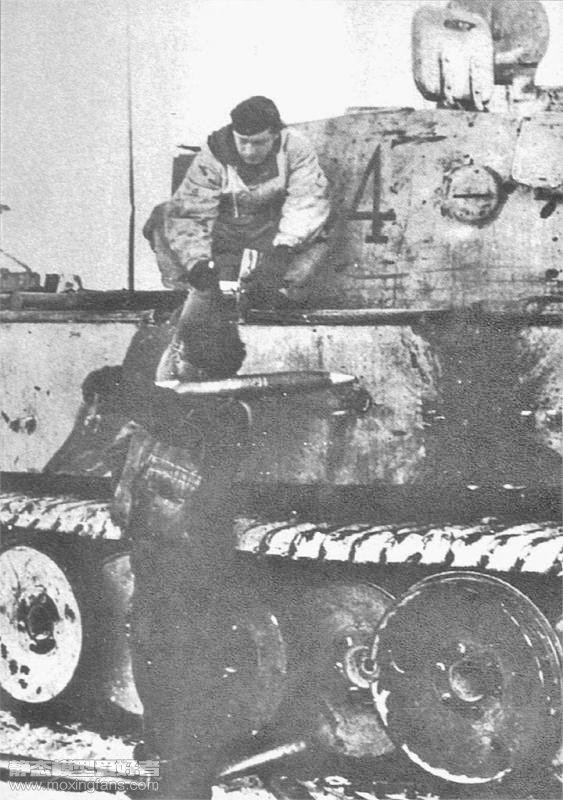

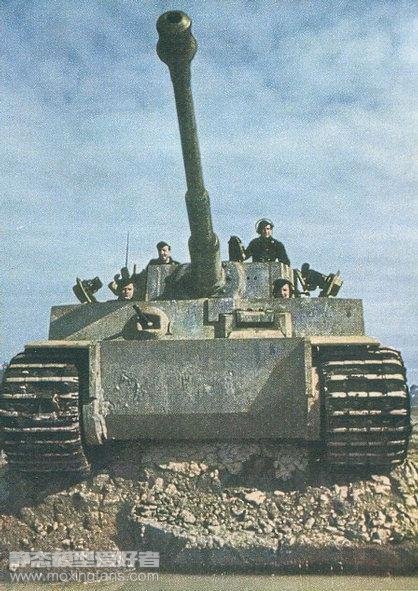

1连其他几辆老虎差不多同时期的照片这里列出3张。



小鬼子考证出在1943年开春的时候,502营在一次整备后,把黑色2号车变成了白色5号车,此时该车炮塔储物箱损毁严重。因为照片版权的问题,没有给出实车照片,但是有一张临摹照片画出的铅笔画。很可惜,白色5号车的照片我没有找到。

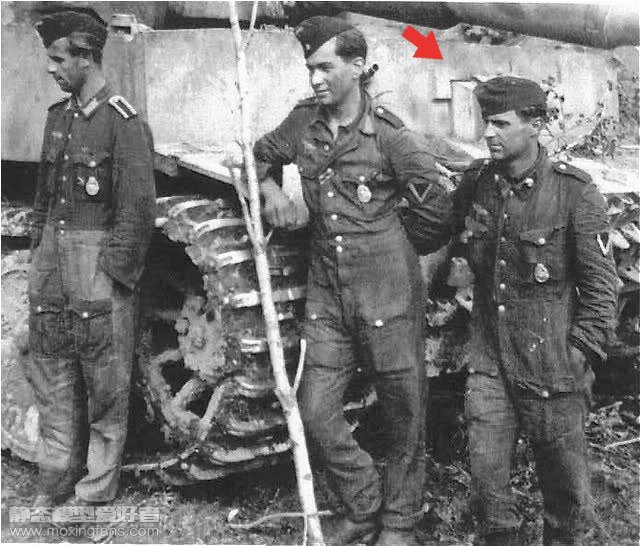

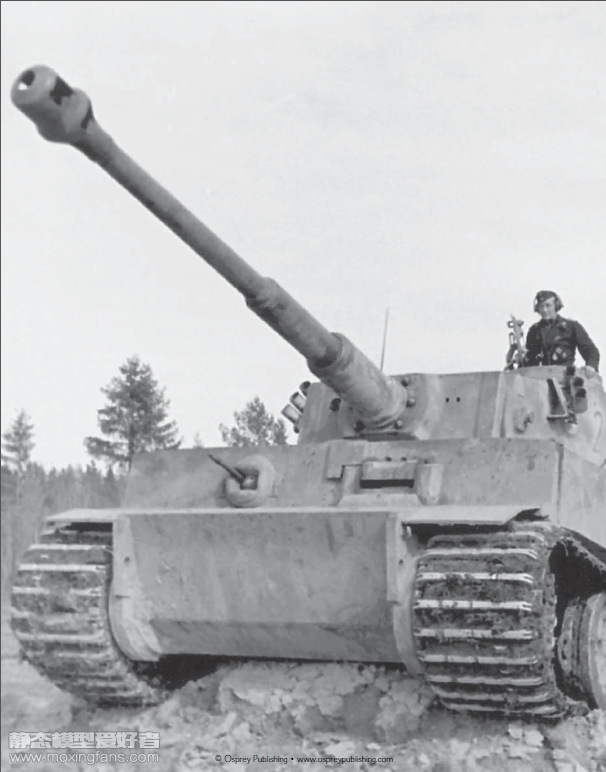

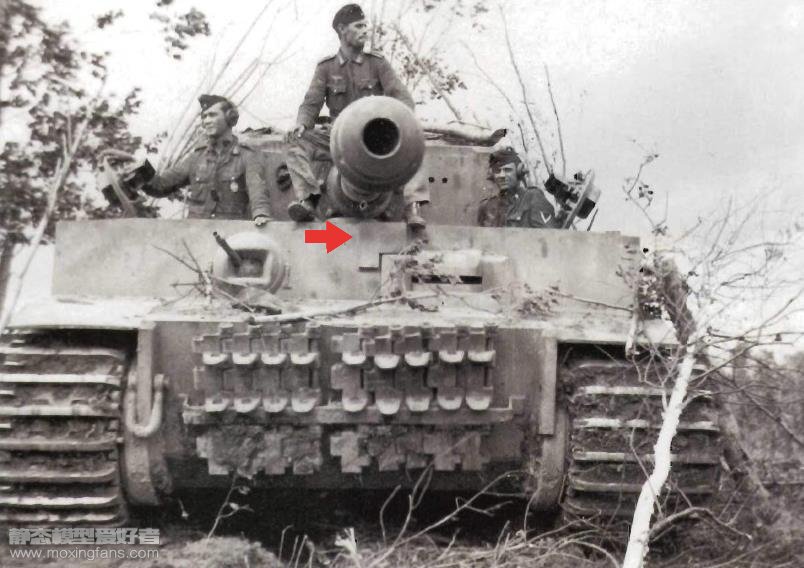

白色5号车的存在时间其实很短暂,因为部队一直在作战,在接收新的老虎,在整备。到了1943年春夏之交的时候,白色5号车又变成了31号车。下面是三张照片,依旧是那个补丁让我们一眼就认出了它。



在了解了这辆坦克复杂曲折的经历之后,有没有兴趣自己动手制作一辆呢?上面驾驶员观察窗上的那个补丁,胶版自制不是难事,注意尺寸大小就行。

111号车,使用龙6600套件直做,使用镜像履带即一条L一条R,安装三号坦克储物箱的状态记得装上套件内附带的排气管延长套筒。

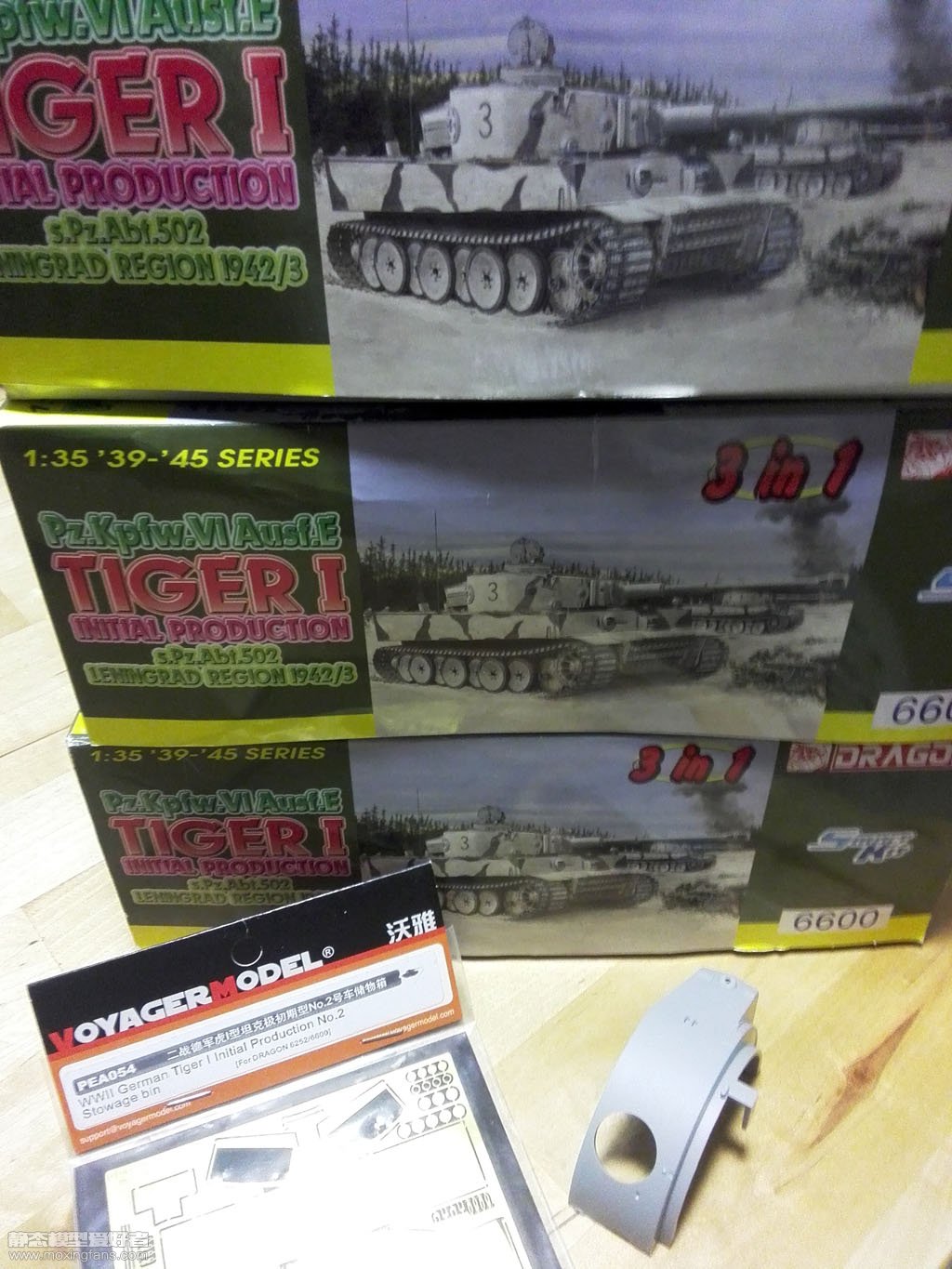

黑色2号车,使用龙6600套件,从麦田5001里取用那个多余的初期虎的右半边炮塔零件或是取用2015年再版的龙6252里那个多余的初期虎右半边炮塔零件,然后使用沃雅的PEA054黑色2号车专用炮塔储物箱改造件,小鬼子的制作范例是自己用标准的炮塔储物箱塑料射出件半自制的!不过即使使用蚀刻片制作,因为涉及到焊接,难度也不小。黑色2号车使用标准的初期虎履带。

白色5号车就算了吧,没有照片。

31号车,龙6600或者麦田5001都是可以的吧?无线电呼叫号是白色空心的,里面有较浅的画上斜线降低可视度,炮盾同轴机枪的位置疑似有被炮弹击中留下的痕迹。根据小鬼子的考证,炮塔储物箱已经更换成标准型的了,麦田5001里貌似有一个多余的,田宫35227里也有一个多余的。

小编:任何考证都是从青涩到成熟的,如果模友们有更多资料,也可以提供给我们一起研究。即使偶尔有考证不到位的地方还请模友们善意提出,我们都会进一步改进。了解我的都知道,只要不是特别恶劣,小编一般不会随便删评论的,还请模友们畅所欲言。
