【威龙 6402】德国四号E型喷火坦克带油罐车组板件图与图纸

转载

英利

四号坦克E 型 Sdkfz 161 底盘序号 80801~81023 223 辆。

E 型大致上与D 型相同,而该型战车从1940 年9 月开始生产至来年的4 月。此时,附加装甲已经成为标准配备。像本型的车体正面上部的三公分厚的装甲上加装三公分厚的附加装甲,车体正面下部的装甲也增厚至五公分,而左、右两侧(含下部)亦加装两

公分厚的附加装甲;驾驶员的观察窗是重新设计(Fahrersehklappe 50)的,并成为G 型以后的战车上的标准配备。炮塔的部份:取消了大型通风门,并新增通风扇;废除信号弹发射塔,信号弹的发射口则改设在左侧;车长指挥塔予以更新,并相对的修正了炮塔后部的钢板的角度,而杂物箱也成为标准配备。

E 型参加了巴尔干半岛的战斗以后的每一场战役,直到1944 年除役为止。

本款特点:喷火型,还带油罐车。准确的说,这款四号是潜水型,带油罐车,上龙的命名规则简直了。感谢模友指正。

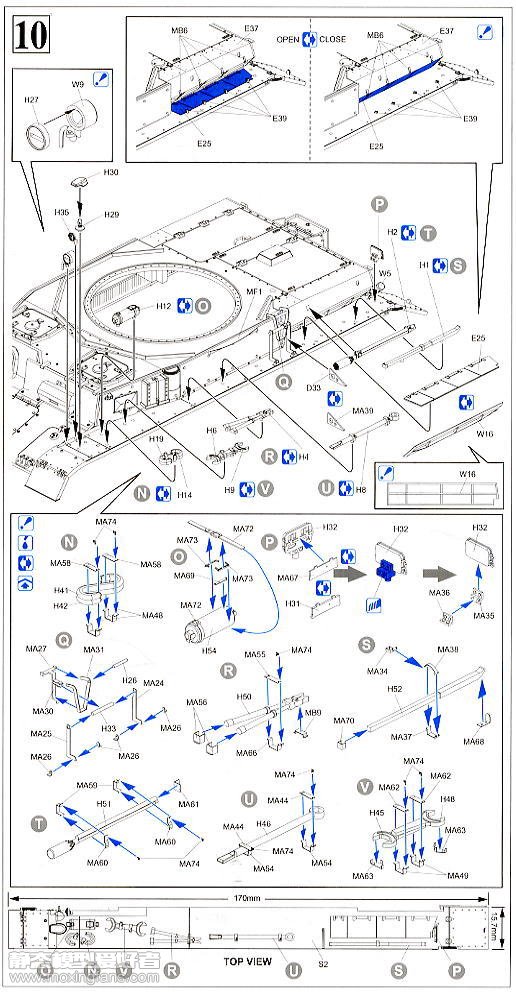

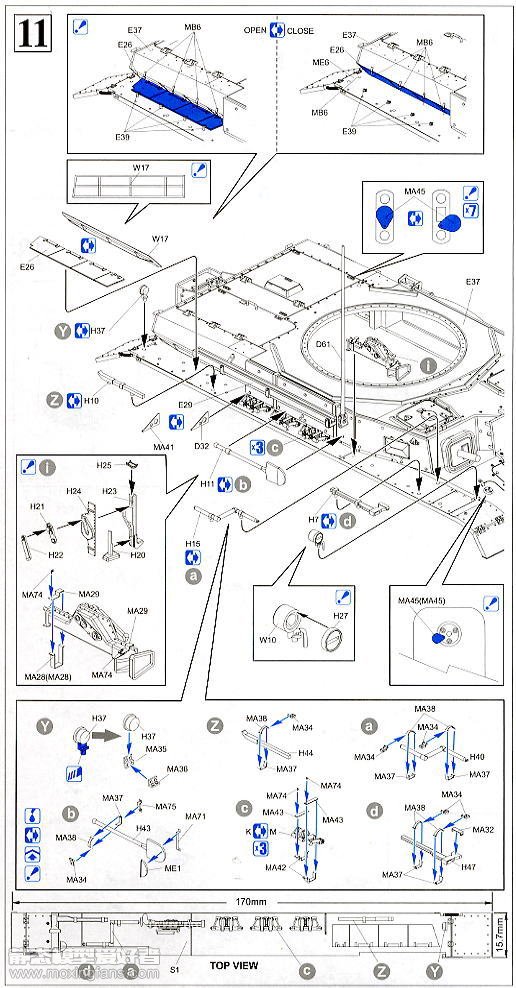

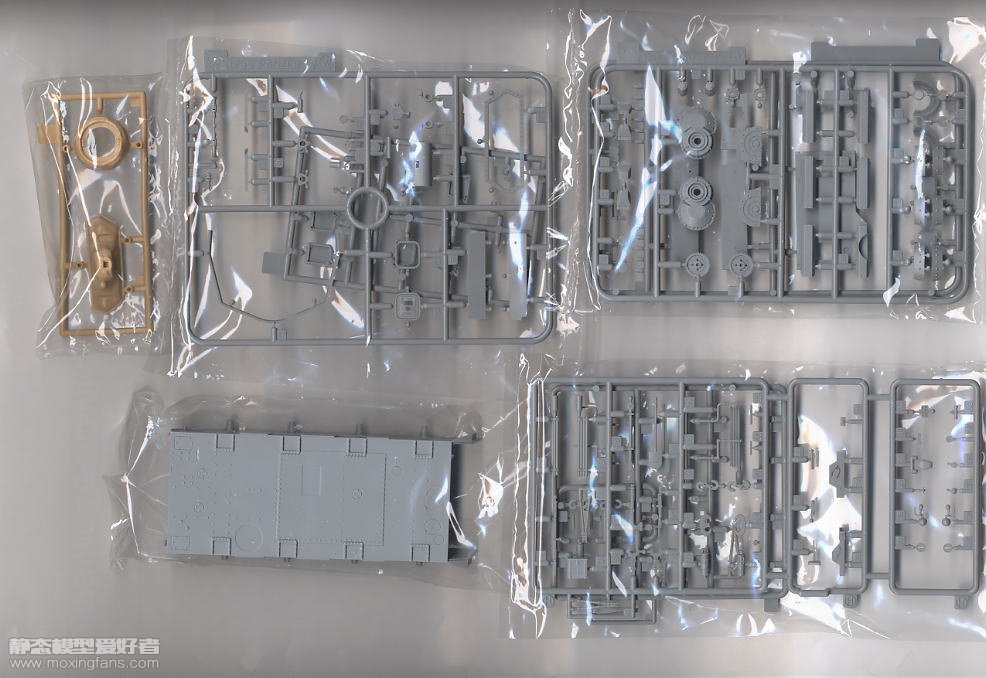

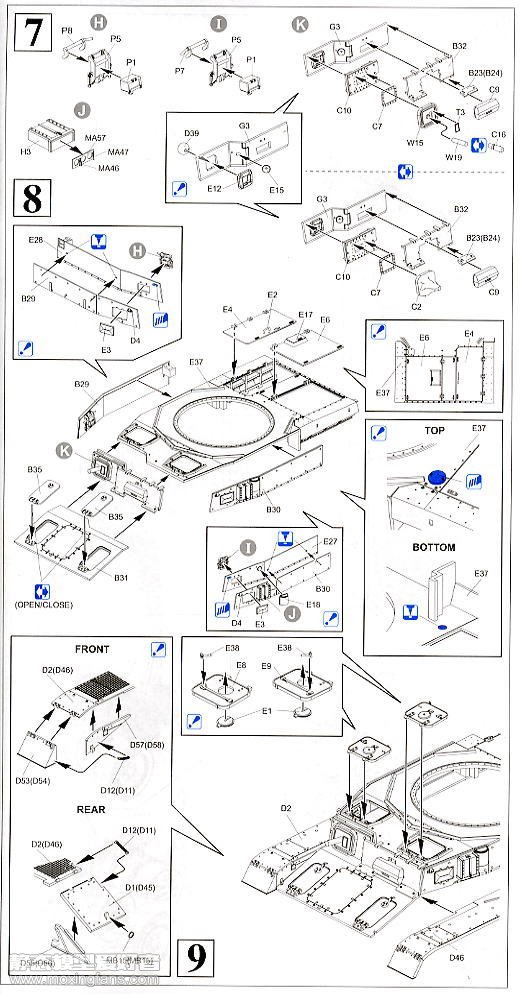

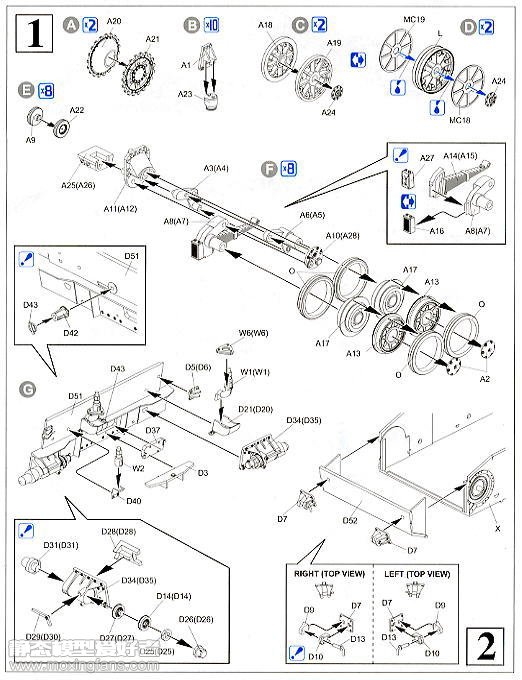

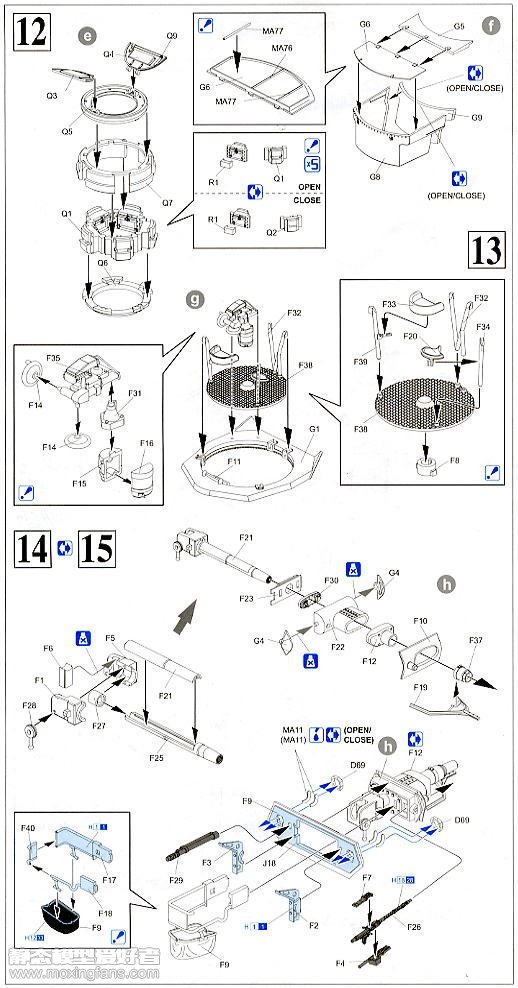

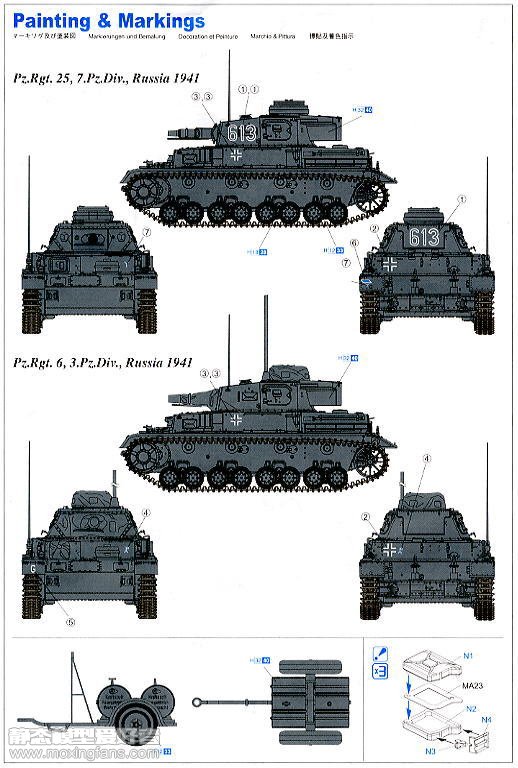

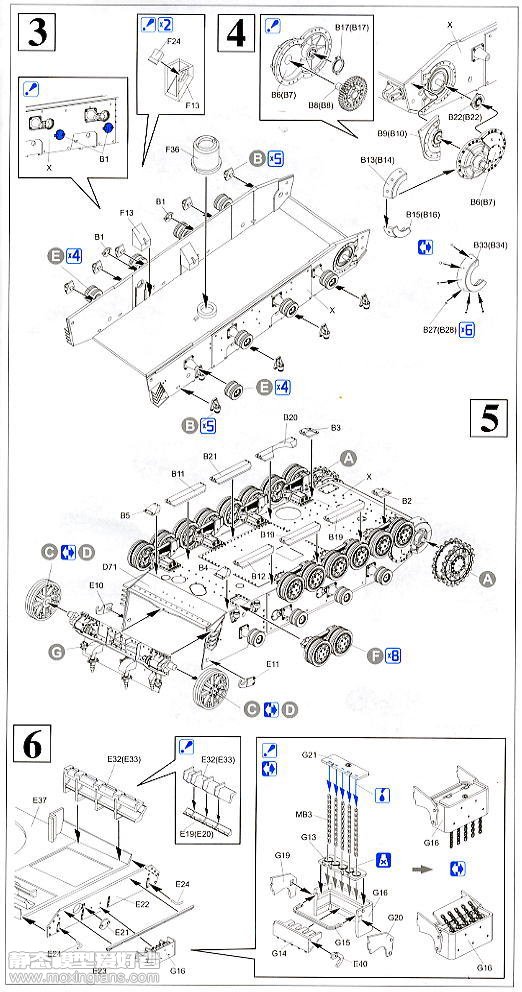

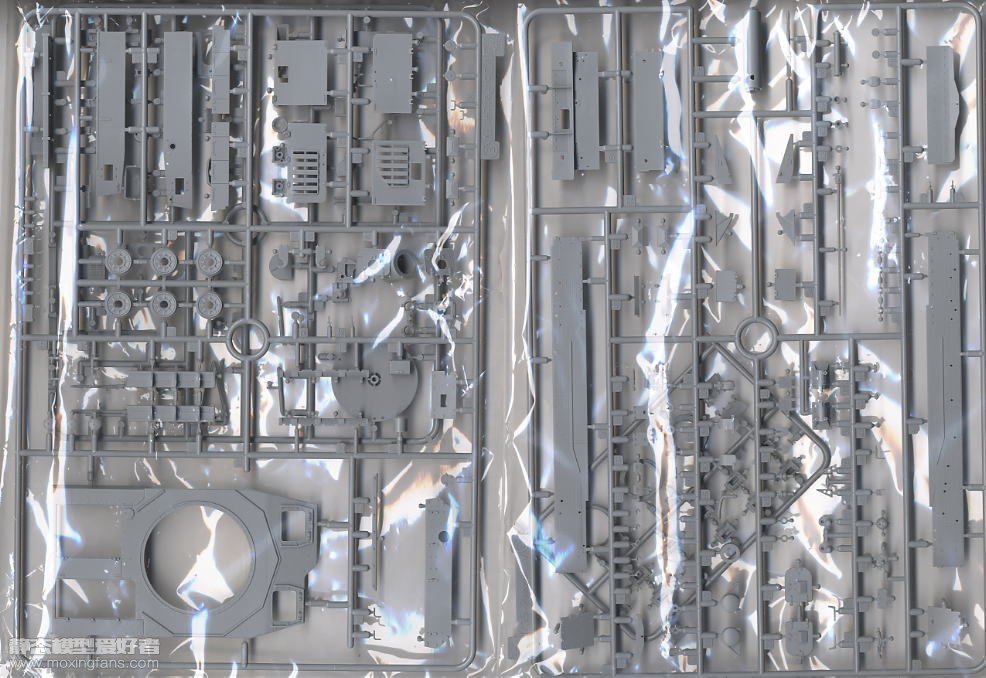

板件图和说明书如下(部分来自HOBBY SEARCH):























来源:1999



摘要


模型厂商
威龙(DRAGON)
模型编号
6402
模型比例
1/35
上市时间
2008
模型类型
塑料拼装模型
新开情况
部分新开
配置情况
SK 蚀刻片 魔术履带
